Um pouco mais sobre nossas Esferas de Sinalização

São destinadas à sinalização visual na navegação aérea de helicópteros, aviões, balões, planadores etc., evitando a colisão desses veículos nos sistemas de transmissão de energia elétrica.

Em função das diversas situações e locais, onde se faz necessário a instalação das esferas de sinalização diurna, foram desenvolvidos modelos específicos para sua instalação, visando minimizar os inconvenientes causados por locais de difícil acesso, relevo acidentado e travessia de rodovias, dentre outros.

Essas situações e locais onde é obrigatória a instalação das esferas estão especificadas na NBR 7276-2005.

Em atendimento às exigências das concessionárias de energia elétrica, as esferas de sinalização são construídas em conformidade com a norma NBR 15237-2005 e processo de fabricação próprio, garantindo assim, ótimas características, tais como:

• Durabilidade;
• Resistência aos raios ultravioletas;
• Resistência a vibrações eólicas;
• Resistência a movimentos giratórios;
• Resistência ao escorregamento;
• Sistema de drenagem de água pluvial através de orifícios radiais e perpendiculares ao sentido do cabo.

ESFERA PARA INSTALAÇÃO CONVENCIONAL

A instalação e remoção dessas esferas é feita manualmente, no solo, durante a construção da linha de transmissão ou durante a manutenção com o seu desligamento. O sistema convencional é formado por mancais especiais em liga de alumínio, coxins de borracha exclusivos para cada diâmetro de cabo, além de parafusos, porcas e arruelas.

ESFERA PARA INSTALAÇÃO POR CORDA

Desenvolvida para dar maior praticidade e produtividade, permite a instalação e remoção em linha viva em cabos fabricados em aço, alumínio ou OPGW a partir do solo, através da utilização do:

• Robô especialmente desenvolvido para essa tarefa, acionado por controle remoto;
• Kit para operação com corda.

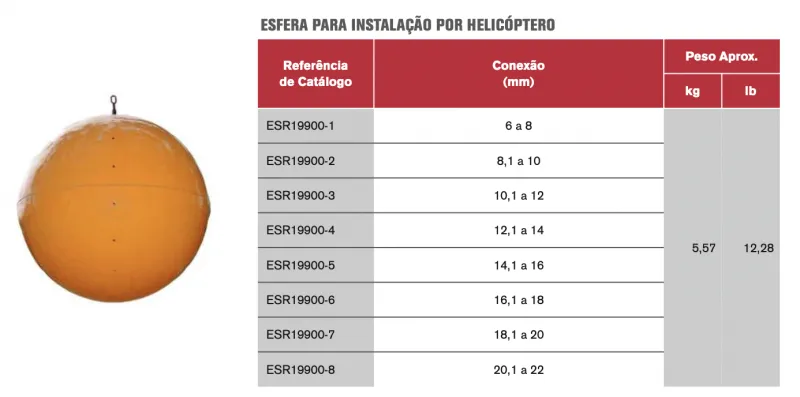

ESFERA PARA INSTALAÇÃO POR HELICÓPTERO

Estas esferas possuem um mecanismo especial para abertura e acoplamento ao cabo, acionado a partir de um único parafuso olhal localizado na parte superior, operável com bastão de manobra para instalação de esferas. É também dotada de um contrapeso para manter o parafuso olhal na parte superior da esfera. A operação de instalação e remoção na linha de transmissão é realizada diretamente do helicóptero de forma rápida e segura em linha viva.
